Esempio:
Vogliamo creare un grafico che riporti le presenze e le assenze di un gruppo di dipendenti fino ad una certa data. Prima di tutto ci servirà una Querry, che sarà:

   SELECT CODICE,DATA,SUM(NUMEROPRESENZE) AS PRESENZE,SUM(NUMEROASSENZE) AS ASSENZE FROM TAB_PRESASS WHERE DATA <= '20121231' GROUP BY CODICE

Questo tipo di grafico generalmente viene inserito nel Sommario, quindi ci servirà una Banda Sommario.
Se si vuole visualizzare il grafico in ogni pagina è possibile inserirlo direttamente nella banda Detail.

Dopo di che:

• 1) Nella finestra delle Palette: Selezioniamo Grafico e lo trasciniamo all'interno del Sommario nel Report;
• 2) Trascinando l'oggetto Grafico sul report, si aprirà una finestra : selezioniamo il tipo di Grafico che vogliamo creare e confermiamo;
  • In questo caso selezioniamo Barre 3D
• 3) Nella finestra “Category Chart Wizard” clicchiamo su Termina.
• 4) Selezioniamo il Grafico, clicchiamo con il destro su di esso e scegliamo: Chart Data.
• 5) Selezioniamo la tab Details,nella maschera che si apre:
  • Clicchiamo su Aggiungi:
    • espressione della serie: “Presenze” ( Gli apici sono importanti e vanno inseriti.)
    • espressione della categoria: $F{CODICE} (che per noi identifica il codice del dipendente)
    • valore espressione: $F{PRESENZE} (che per noi rappresenza la somma delle presenze)
    • Confermiamo
  • Clicchiamo nuovamente su Aggiungi e ripetiamo la stessa opreazione per le Assenze:
    • espressione della serie: “Assenze”
    • espressione della categoria: $F{CODICE}
    • valore espressione: $F{ASSSENZE}
    • Confermiamo e chiudiamo.

Nota.
Per valore espressione e espressione della categoria se utilizziamo dei campi è Necessario che quest'ultimi siano di tipo Integer.

• 7) Se selezioniamo il grafico e nel pannello delle proprietà scegliamo Orientamento possiamo definire l'orientamento del grafico: Orizzontale o verticale.
• 8) Ridimensioniamo il grafico a nostro piacimento o semplicemente ,nella finestra si formattazione,clicchiamo su Adatta al Padre

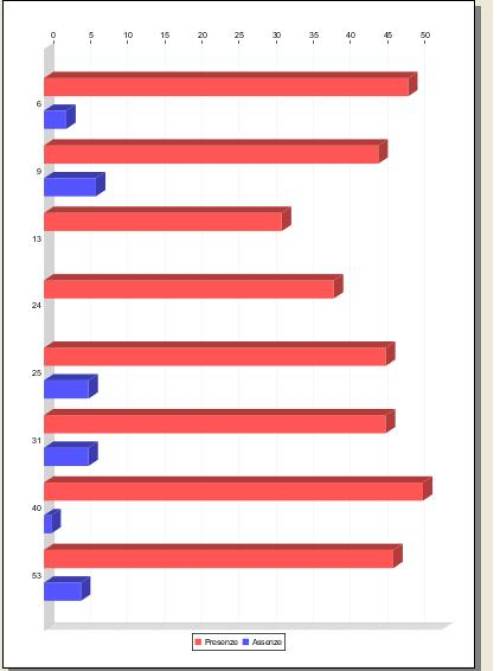

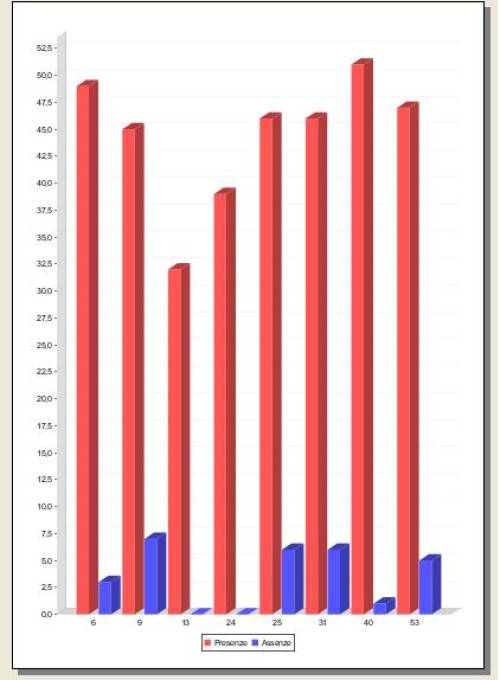

In fine,clicchiamo su Antreprima per vedere come verrà all'incirca il nostro grafico e sarà tipo uno di questi:

Orizzontale	Verticale

E' Possibile inserire delle etichette nel grafico per specificare che cosa rappresenta l'asse delle X e delle Y. Per farlo consulta la guida Proprietà dei Grafici delle barre. 6 visualizzazioni.
